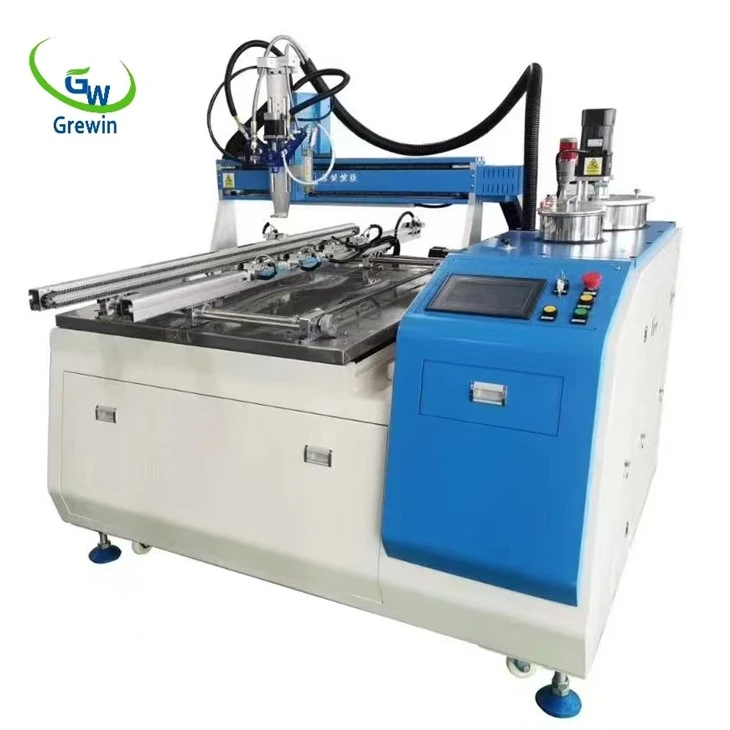

Машина для заливки эпоксидной смолы

Параметры:

Трехосная платформа	путешествие	700мм ╳700мм ╳ 100мм
	Скорость перемещения	XY:250 мм/с Z:100 мм/с
	Точность смещения	Меньше или равно ±0.1мм
Двухкомпонентный	Соотношение клея	1 :1 ---10:1(Регулируется в пределах диапазона)
	Скорость выхода клея	1g/s --12g/s
	Точность дозирования клея	Меньше или равно ±1%
Инвентарь программы		99个
Метод работы		Ручной / Автоматический
Пропорциональный контроль		PLC/Двухцилиндровый плунжер
Контроль соотношения/количества клея		Цифровой вход
Система Автоматизированного Управления		Сенсорный экран/кнопочный переключатель/ручной программатор
Блок подачи клея		Динамическое смешивание/автоматическая очистка
Бочка для хранения		Бочка из нержавеющей стали (A25L/B10L), Ведро для чистки (5 л)
		Измерение уровня жидкости (низкий уровень/высокий уровень)
		Смешивание клея AB
		Нагрев при постоянной температуре клея (комнатная температура -80 градусов)
		Автоматическая загрузка
		Вакуумная дегазация
		Фильтрация клея
Давление воздуха на входе		0.4МПа-0.7МПа
Источник питания		220В/50Гц/5000Вт
Размеры		1500мм×1000мм×1500мм

Конфигурация машины

категория	Конфигурация	количество	Бренд
Тело	Основная рама-квадратная стальная труба сварная конструкция/листовой металл	1 комплект	\
Трехосная подвижная платформа	Ось XY: синхронный ремень, ось Z: винт	3 комплекта	черепно-мозговая травма
	Шаговый двигатель и драйвер	3 комплекта	Leisai/Исследования и контроль
Система контроля	Программируемые контроллеры ПЛК	1 комплект	Panasonic Япония
	Система программного обеспечения	1 комплект	ГРЕВИН
	Промышленный человеко-машинный интерфейс сенсорный экран	2шт	Куньлунь Тонгтай
	Пневматические компоненты (клапан аккумулятора/клапан регулирования давления/пневматический дуплекс и т. д.)	Несколько	AirTAC
	Электрические компоненты (реле/контакторы/источники питания/выключатели утечки и т. д.)	Несколько	Чинт и т.д.
Часть поставки клея	Пластиковые ведра из нержавеющей стали A/B/C	3 комплекта	\
	Сигнализация уровня жидкости	2 комплекта	\
	Смешивание в бочке	1 комплект	Хань Чуан
	Двухцилиндровый плунжерный насос	2 комплекта	ГРЕВИН
	Двигатели и приводы дозирующих насосов	2 комплекта	Leisai/Исследования и контроль
	Динамический двойной жидкостный клапан	1 комплект	ГРЕВИН
	Постоянная температура нагрева	4 комплекта	Юдиан
	Высококачественная тефлоновая трубка	2 комплекта	\
	Вакуумный насос	1 комплект	Эстакада
	Зажимная/клеевая головка	1 комплект	ГРЕВИН

Функциональное введение



Данное оборудование представляет собой оборудование для измерения и контроля двухжидкостных жидкостей, подходящее для дозирования, смешивания, количественного контроля и т. д. двухжидкостных жидкостей.



1 Предварительная обработка двухкомпонентного клея (автоматическая подача, вакуумная дегазация, перемешивание клеевой бочки, постоянный нагрев, фильтрация и т.д.);

2 Дозирование и количественное определение двухкомпонентного клея;

3 Полное смешивание двухкомпонентного клея;

4 Количественное дозирование однокомпонентного клея;

5 Автоматическая подача клея в заданное время для предотвращения застывания клея в смесительной трубке;

6 Автоматическая очистка;

7 Автоматическая заливка клеем изделий различной спецификации путем редактирования программы;



Предварительная обработка

Клей AB хранится отдельно в оборудовании. Клей необходимо предварительно обработать перед использованием, чтобы соответствовать процессу склеивания. Это можно сделать в бочках для клея AB, изготовленных из нержавеющей стали, с различными объемами 10 л/25 л/40 л/60 л.





1. Перемешивание клея в бочке.

Если клей оставить стоять на долгое время, произойдет расслоение. После нагрева клея вязкость снижается, и наполнитель в клее выпадает в осадок. Перемешивание клеевой бочки может сделать состав клея однородным. Бочка с клеем AB нагревается нагревательной пластиной на стенке бочки. Перемешивание может сделать температуру клея в бочке более равномерной, а скорость перемешивания можно регулировать в соответствии с потребностями участка.

2. Датчик-переключатель уровня жидкости.

Датчик верхнего уровня жидкости: при ручной подаче или автоматическом извлечении клея уровень жидкого клея достигает датчика верхнего уровня жидкости, срабатывает сигнализация и принимаются соответствующие меры; датчик нижнего уровня жидкости: во время производственного процесса уровень жидкого клея достигает датчика нижнего уровня жидкости, срабатывает сигнализация и принимаются соответствующие меры.

3 Постоянная температура нагрева

Из-за изменений окружающей среды вязкость клея может измениться, что не способствует нанесению клея. Цилиндр клея, дозирующий насос и трубопровод нагреваются при постоянной температуре, чтобы обеспечить стабильность температуры и вязкости клея.

4 Фильтрация

Нижний фильтр бочки предотвращает закупорку трубопровода и корпуса насоса возможным мусором в бочке;

5. Вакуумный отсос клея

Всасывающий шланг для клея вставляется во входящий ствол, и клей AB автоматически всасывается в ствол клея AB посредством отрицательного давления, без ручного сброса.

6 Вакуумная дегазация

Удалите пузырьки, образующиеся при всасывании и перемешивании клея, уменьшите количество воздуха, растворенного в клее, а также можно установить степень и время вакуумирования.



Пропорции, количество и подача клея



1 дозирующий насос (двухцилиндровый плунжерный насос)

Для снижения его стоимости или достижения определенных характеристик в клей будут добавлены наполнители. Насос для клея является основной частью машины для заливки клея и является самой важной частью всей машины. Поэтому для подачи клея в машину используется более износостойкий плунжерный насос. Части плунжерного насоса, которые составляют герметичный объем, представляют собой цилиндрические плунжеры и отверстия цилиндра. Расход можно изменить, просто изменив рабочий ход плунжера. Легко реализовать переменные и получить более высокую точность соотношения. Плунжерный насос более износостойкий, чем шестеренный насос, а выход клея более точный. Как новый метод подачи клея, он обеспечивает более длительный срок службы машины и более длительное время обновления оборудования.



• Система дозирования с дозирующим цилиндром имеет высокую точность соотношения (±1%) и подходит для соотношения двухкомпонентных материалов со средней и низкой вязкостью;
• Графитовый уплотнительный элемент не подвержен коррозии, что обеспечивает более длительный срок службы насоса;
• Оснащенный высокоточным двухжидкостным клеевым клапаном Daheng, несколькими методами герметизации и функцией обратного всасывания, он удобен для очистки клеевого клапана и точного дозирования клея;
• Расширенное управление системой позволяет точно программировать дозирование клея и предварительно сохранять несколько программ заполнения клеем;
• Модуль системы управления со встроенной функцией самодиагностики позволяет быстро обнаруживать неисправность;
• Путем выбора и комбинирования различных дозирующих цилиндров можно достичь требуемого переменного соотношения 1:1~10:1;
• Двухцилиндровый плунжерный насос является запатентованным продуктом компании Daheng, и его конструкция имеет очень хорошие характеристики для клея с высоким содержанием наполнителя и высокой плотностью;
• Размер корпуса насоса необходимо подбирать в соответствии с требованиями к расходу и особенностями использования отдельных изделий.



2 Шланга



• Высокая прочность, не ломается, не стареет, не раскалывается, не меняет цвет после длительного использования;
• Тефлон обладает стабильными химическими свойствами, коррозионной стойкостью, а также устойчивостью к высоким и низким температурам от -200 до +260 градусов, высокой изоляцией и огнестойкостью;
• Отсутствие адгезии, любая пыль легко удаляется, хороший разделительный эффект, коэффициент износостойкости всего 0.05;
• Длина шланга может быть настроена в соответствии с потребностями заказчика. Самый короткий путь, шланг Ø3.2 обеспечивает точность дозирования;
• Нагревательный пояс из углеродного волокна, безопасный, стабильный и с высокой эффективностью нагрева.



Смешивание, противоотвердение, очистка



1. Система смешивания (статическое смешивание)

• Статическое смешивание — это высокоэффективное оборудование для смешивания без подвижных частей. Его основной рабочий механизм заключается в использовании смесительного узла, закрепленного в трубе, для изменения состояния резания жидкости в трубе с целью достижения хорошего диспергирования и полного смешивания между различными жидкостями;
• Метод статического смешивания является международным стандартом и подходит для смешивания жидкостей с небольшими пропорциями или небольшими различиями в вязкости. Его стабильность и эффект смешивания приняты большим количеством поставщиков оборудования и заказчиков;
• Двойной жидкостный клапан с функцией обратного всасывания обеспечивает чистое закрытие клея без протечек, что позволяет избежать попадания капель на изделие;



2. Функция предотвращения затвердевания

Кратковременное отключение может установить автоматическую подачу клея в соответствии со временем реакции клея. Время подачи клея и количество подаваемого клея можно установить, чтобы предотвратить затвердевание клея и последующее смешивание в трубке после смешивания.



3. Автоматическая очистка

Длительное отключение может автоматически очищать контактные части смешанного клея без ручного демонтажа, чтобы предотвратить затвердевание клея и блокировку трубопровода. Режим двойной очистки может предотвратить блокировку трубопровода клеем.



Трехосная подвижная платформа

1. Портальная конструкция, зрелая и стабильная;

2. Высококачественные детали выбираются для обеспечения точности и стабильности, сенсорный экран, полный китайский интерфейс, управление/отображение/запись различных настроек параметров, заливка клея в виде точек, линий, дуг, окружностей или различных нерегулярных графиков, программа заливки клея может быть обучена и отредактирована, сенсорный экран программиста поддерживает целые столбцы, графический просмотр, групповое редактирование и другие функции;



В сегодняшнем конкурентном производственном ландшафте потребность в точности, эффективности и надежности как никогда важна. Для отраслей, которые полагаются на применение эпоксидной смолы, таких как электроника, автомобилестроение и аэрокосмическая промышленность, наличие правильного оборудования может иметь решающее значение. Наш ассортимент современных машин для заливки эпоксидной смолы, включая автоматические машины для заливки клея, машины для заливки клея эпоксидной смолой, интеллектуальные машины для заливки клея для трансформаторов и коррозионно-стойкие машины для заливки клея при высоких и низких температурах, разработан для удовлетворения этих требований и повышения ваших производственных возможностей.



Важность высококачественных машин для заливки эпоксидной смолы

• Точность и последовательность: машины для заливки эпоксидной смолой гарантируют, что каждый продукт заполнен точным количеством необходимой эпоксидной смолы. Эта точность имеет решающее значение для поддержания качества и производительности продукции, особенно в таких ответственных отраслях, как электроника и аэрокосмическая промышленность.
• Эффективность и скорость: наши машины разработаны для оптимизации процесса заполнения, сокращения времени производства и увеличения производительности. Независимо от того, нужна ли вам автоматическая машина для заполнения клеем или интеллектуальная машина для заполнения клеем трансформаторов, наше оборудование может обрабатывать большие объемы с высокой скоростью и точностью.
• Универсальность: Различные приложения требуют различных типов эпоксидной заливки. Наши машины удовлетворяют широкий спектр потребностей, от стандартной заливки эпоксидной смолой до специализированных приложений, таких как условия высоких и низких температур.



Основные характеристики наших машин для заливки эпоксидной смолы



• Автоматическая машина для наполнения клеем: Наши автоматические машины для наполнения клеем оснащены передовой технологией автоматизации, обеспечивающей бесперебойную работу и минимальное ручное вмешательство. Эти машины идеально подходят для линий крупносерийного производства, предлагая непревзойденную эффективность и надежность.
• Машина для заполнения клеем эпоксидной смолы: Эти машины, разработанные специально для эпоксидной смолы, обеспечивают точный контроль над процессом заполнения. Усовершенствованные системы дозирования обеспечивают равномерное нанесение, сокращая отходы и повышая качество продукции.
• Интеллектуальная машина для заполнения клеем трансформаторов: Для специализированных применений, таких как производство трансформаторов, наши интеллектуальные машины для заполнения клеем предлагают индивидуальные решения. Эти машины оснащены программируемыми настройками и интеллектуальными датчиками для адаптации к различным конструкциям и требованиям трансформаторов, обеспечивая оптимальную производительность заполнения.
• Машина для заливки клея, устойчивая к коррозии и высокой и низкой температуре: наши машины, устойчивые к коррозии, созданы для работы в суровых условиях и при экстремальных температурах. Независимо от того, нужно ли вам заливать эпоксидную смолу в условиях высокой температуры или в условиях холода, наши машины гарантируют постоянную производительность и долговечность.



Преимущества использования наших машин для заливки эпоксидной смолы



• Повышение качества продукции: Точное наполнение снижает вероятность дефектов и несоответствий, гарантируя, что ваша продукция соответствует самым высоким стандартам качества.
• Экономия затрат: минимизируя отходы и уменьшая необходимость в доработке, наши машины помогают снизить производственные затраты. Автоматизированные процессы также снижают затраты на рабочую силу, позволяя вашим сотрудникам сосредоточиться на других важных задачах.
• Масштабируемость: наши машины разработаны для масштабирования в соответствии с вашими производственными потребностями. Независимо от того, являетесь ли вы малым предприятием, желающим расшириться, или крупным производителем, стремящимся оптимизировать свои операции, наши машины для заливки эпоксидной смолой могут адаптироваться к вашим требованиям.
• Удобный интерфейс: Интуитивно понятное управление и простые в использовании интерфейсы делают наши машины доступными для операторов с разным уровнем опыта. Удобный дизайн обеспечивает быструю настройку и плавную работу.
• Прочность и надежность: Наши машины для заливки эпоксидной смолой, изготовленные из высококачественных материалов и компонентов, рассчитаны на долговечность и долгосрочную надежность. Это гарантирует постоянную производительность даже в сложных производственных условиях.



Наше стремление к совершенству



Как ведущий поставщик машин для заливки эпоксидной смолой, мы стремимся предоставлять решения, которые отвечают меняющимся потребностям наших клиентов. Наша приверженность инновациям, качеству и удовлетворенности клиентов отличает нас в отрасли.

• Инновации: Мы постоянно инвестируем в исследования и разработки, чтобы предоставить вам последние достижения в технологии заливки эпоксидной смолой. Наша цель — предоставить передовые решения, которые улучшат ваши производственные возможности и эффективность.
• Гарантия качества: Строгие испытания и меры контроля качества гарантируют, что наши машины соответствуют самым высоким стандартам производительности и надежности. Мы отвечаем за нашу продукцию и стремимся к достижению совершенства во всех аспектах.
• Поддержка клиентов: от установки и обучения до постоянного обслуживания и технической поддержки, мы предлагаем комплексные услуги для обеспечения бесперебойной интеграции и работы наших машин. Наша команда экспертов всегда готова помочь вам и решить любые проблемы.
• Кастомизация: Мы понимаем, что каждый производственный процесс уникален. Вот почему мы предлагаем настраиваемые решения, соответствующие вашим конкретным потребностям. Независимо от того, нужна ли вам специализированная машина для уникального применения или стандартное оборудование для общего использования, у нас есть опыт, чтобы предоставить правильное решение.
