Параллельная намоточная машина

СПЕЦИФИКАЦИЯ:

Номер шпинделя	1
Скорость вращения шпинделя	0-500об/мин
Диаметр провода	{{0}}.1-2.0мм
Диаметр вращения	0-280 мм
Расстояние между проводами	0-180 мм
Шпиндельный двигатель	Редукторный двигатель 1,5 кВт1:3 +1. Преобразователь частоты 5 кВт.
Расположение проводов Двигатель	Шаговый двигатель со статическим моментом 2 нм
Источник питания	Однофазный 220В±10% 50Гц
Мощность машины	1200W
Размер машины	Длина: 900 мм ширина: 500 мм высота: 66 5 мм
Вес машины	110 кг
Многострочный и круглый	Измените часть конфигурации, чтобы добиться многопроволочности и намотки.

ФУНКЦИИ:



◆ Применяется 32-битный чип управления ARM и CPLD, скорость вычислений выше, а ошибка расположения строки эффективно снижается.

◆ Вход и выход полностью фотоэлектрическая изоляция, стабильная работа.

◆ Полностью китайский жидкокристаллический дисплей, прост в эксплуатации.





◆ Интеллектуальная точка входной обмотки и ширина провода.

◆ В линейном двигателе используется серводвигатель Panasonic, интеллектуальное замедление контролируется программой для обеспечения крутящего момента и точности.

◆ Можно установить время подъема шпинделя, изменить скорость шпинделя в реальном времени, отслеживать превышение скорости.

◆ Сохраняйте данные намотки после сбоя питания, эффективно избегайте поломки катушки, вызванной внезапным сбоем питания. Положение проволочной стойки можно регулировать вручную во время процесса намотки.

◆ Ремень подшипника импортируется из Японии, преобразователь частоты и винт импортируются из Тайваня, чугунный корпус обеспечивает стабильную работу.



ОБЛАСТЬ ПРИМЕНЕНИЯ:









◆ средний трансформатор

◆ Катушка электромагнитного клапана

◆ Катушка с несколькими отводами

◆ Оберните катушку ленты.

◆ Прецизионная катушка с плоской обмоткой

◆ Катушка большого диаметра

◆ Нагревательная катушка шелка

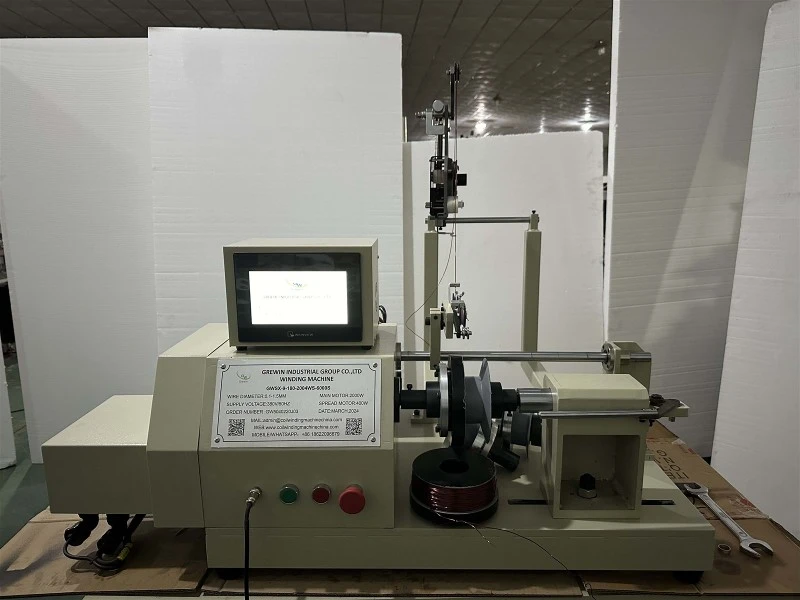

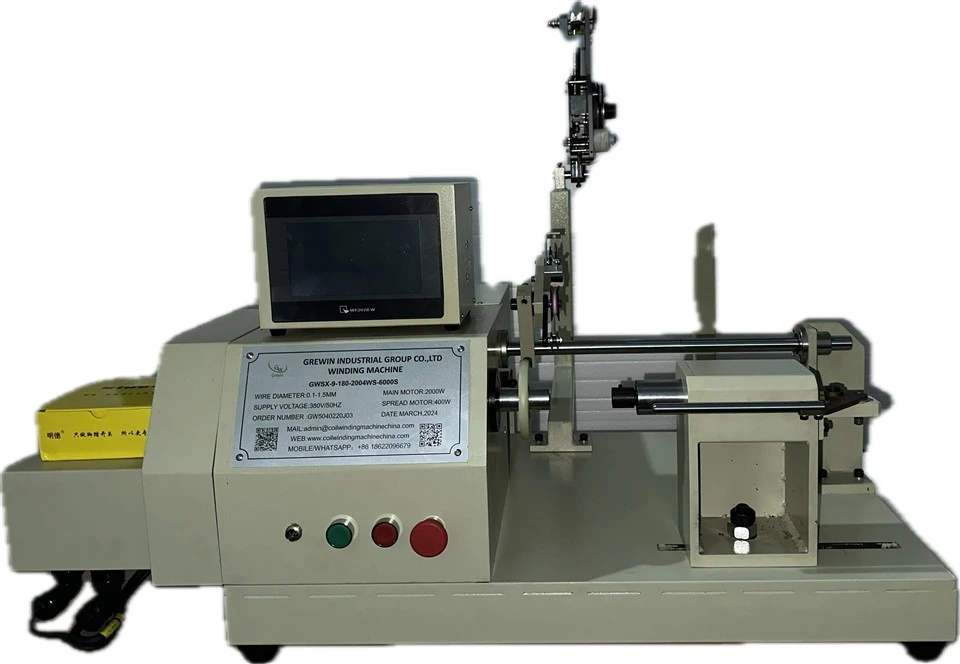

ИЗОБРАЖЕНИЕ ПРОДУКТА:





Изображение предназначено только для справки, конечный продукт зависит от

различным потребностям клиентов.



ОПИСАНИЕ ОСНОВНЫХ КОМПОНЕНТОВ:

Инвертор	Внутренний COVO
Шпиндельный двигатель	Одомашненный
Распространение двигателя	Шаговый двигатель
Контроллер	Независимые исследования и разработки, чип управления ARM, полностью китайский ЖК-дисплей
Винт	Тайвань TBI, точность класса C
Синхронный ремень	Сакато, Япония
Несущий	Япония НСК
Натяжитель	отечественный бренд + независимые исследования и разработка
Коробка шпиндельного ряда литая	чугунный ящик, самостоятельно разработанный
Другие механические компоненты	Независимые исследования и разработки

ФУНКЦИИ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ:



◆ Ввод основных параметров скелета. Точка намотки, ширина ряда, расстояние между рядами, количество намоток, запуск медленного поезда, остановка медленного поезда, положение шпинделя, низкая скорость шпинделя, высокая скорость шпинделя, направление шпинделя, направление ряда, остановка слоя.

◆ Настройка времени подъема шпинделя, выбор специальной функции обмотки (как показано ниже).





◆ Положение проволочной стойки можно регулировать вручную в процессе намотки для обеспечения точной настройки. Эта функция должна быть настроена пользователем.

◆ Система имеет 1450 сегментов памяти для хранения данных и может хранить до 999 параметров скелета. Отладка хороших параметров скелета может быть постоянно сохранена, замените продукт, нужно только заменить соответствующее приспособление, выбрать соответствующие параметры скелета.

◆ При внезапном отключении питания обмотки система сохраняет окончательное состояние обмотки. После повторного включения нажмите кнопку запуска, чтобы продолжить намотку незавершенной катушки.

◆ Специальные функции могут быть настроены программным обеспечением.



ДЕТАЛИ:







УПАКОВКА:



◆ Способ упаковки: деревянный ящик.

◆ Размер упаковки: длина: 950 мм; ширина: 600 мм; высота: 550 мм

◆ Вес упаковки: 130 кг.

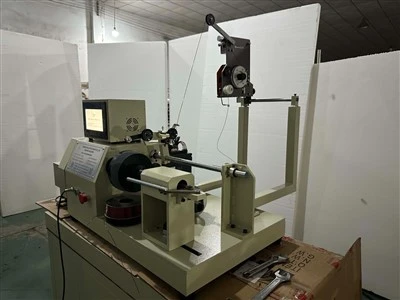

ПРАКТИЧЕСКОЕ ПРИМЕНЕНИЕ :



ОБУЧЕНИЕ КЛИЕНТА УПРАВЛЕНИЮ НАМОТНОЙ МАШИНОЙ:



1. Все сервисные инженеры с 10-летним опытом прошли специальную технологическую подготовку и могут решать различные проблемы с поломками.

2. Научите пользователя правильно использовать и обслуживать многошпиндельную машину для намотки катушек. Предоставьте бесплатную консультацию по технологии производственного процесса электронных продуктов.

3. Чтобы гарантировать нормальное использование машины, мы проведем обучение эксплуатации, использованию и обслуживанию нашего продукта на английском языке.

нуал, видео, гид онлайн.
