Производство автоматических машин для намотки крючков

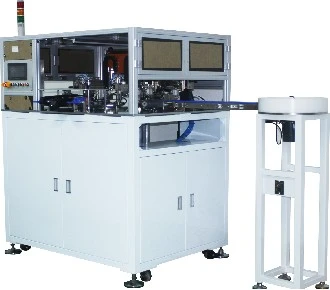

GWA-HM09 Машина для намотки катушек индуктивных пружин



Конструкция круговой симметричной намотки специально для автоматической круговой и отмены машины, от сердечника, до линии, для отмены, гашение без участия человека, интегрированная двухосная машина, одноосная вокруг односторонней, отмена времени может быть значительно улучшена, но одиночная слой, два слоя возвратно-поступательного движения, три слоя ленточного кабеля, проводка, точность, высокая эффективность, меньше рабочей силы, широкий диапазон диаметров проволоки, совместимость с сердечником в течение последних более 2 часов, медная проволока, вся осевая подача, человек может видеть больше , отсутствие материала (сердечник, медь), автоматическое выключение после того, как сердечник аморфен, сердечники из железного порошка, железо, кремниевый алюминий и т. д., в проводе можно использовать медную проволоку, алюминиевую проволоку, регулируемую скорость, удобные и быстрые изменения характеристик.



Длина провода	1600 мм
Диаметр провода	0.4-2.2 мм
Скорость вязания крючком	1-2.5 с (скорость зависит от толщины и диаметра проволоки)
Основной ОД	13-50мм (для изменения размера магнитного кольца требуется замена приспособления)
Ядро мин. идентификатор после завершения	Их в. диаметр проволоки ({{0}}.4 мм) после завершения составляет 8 мм, а макс. диаметр проволоки (2,0 мм) после завершения составляет 15 мм.
Время перехода	7 с (отрегулируйте время перехода в зависимости от размера ядра)
Основные приложения	Специально для синфазной и дифференциальной обмотки.
Власть	220 В/50 Гц
Мотор	Дельта, Панасоник
Переключатель цепи	Трейси, Чинт
Импульсный источник питания	Минвэй
Реле	Омрон
Аварийный переключатель	Красная волна
Аэроэлектромагнетизм	Аиртак, СМК, ЦКД
Модуль	Мисми, спасибо
Атмосферное давление	6 кг
Привод Сервопривод	0.75 кВт x 1
Сервопривод оси	0.4кВт
Источник питания	переменный ток + переменный ток 220 В

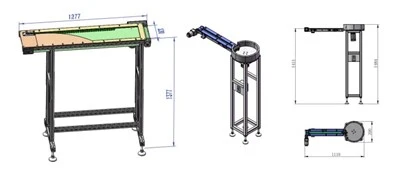

3D панорама машины, размеры машины

3D панорама машины, размеры машины

Сердечник выровнен на конвейерной ленте, конвейерная лента непрерывно движется в направлении магнитного сердечника в канавки, датчики обнаруживают магнитный сердечник на месте после остановки конвейерной ленты, после подачи зажима зажима сердечника конвейерной ленты снова сигнал запуска, в обращении, Магнитные сердечники T30, например, конвейерная лента может нести около 200 сердечников, всего 1,5 часа для работы оборудования, после того, как на конвейерной ленте нет материала, устройство автоматически останавливается, заменяющие продукты можно регулировать ситами с обеих сторон канавка.

Конструкция верхнего магнитопровода представляет собой трехосную рычажную комбинацию. Верхний магнитный сердечник используется для переноса катушки с односторонней обмоткой, а три группы разрядки интегрированы. Зажим магнитного сердечника используется для зажима обеих сторон, чтобы обе стороны находились под равномерным напряжением и магнитный сердечник не сломался.



Режим передачи — серводвигатель на ремень XL, с точным ходом без зазора. Режим передачи - фиксированное сиденье с магнитным сердечником, с максимальным рабочим положением до 340 градусов. Положение бега по линии устанавливается в соответствии с цифровым углом, а угол каждого слоя может быть установлен произвольно.



Крючок с двумя накидами вяжется вверх и вниз одновременно. Максимальный ход одной стороны составляет 850 мм за каждый оборот оборудования. Слой провода магнитопровода проходит под углом согласно заданным программой параметрам.





Линия для осевой подачи, двойная структура подачи проволоки над линией к сердечнику, к фиксированному зажиму для зажима после подъема линии вязального крючка, чтобы опустить, отправить линию после завершения работы пневматических ножниц, опустить устройство подачи проволоки обратно в исходное положение. После того, как длина линии отправки установлена ​​контроллером, использование каждой длины линии продукта устанавливается заранее, если линия закончена с использованием отсутствия материальных условий в датчике, автоматически подается сигнал о простое, а также магнитный сердечник.

После намотки изделие направляется непосредственно на приводной ремень, который можно подключить к сборочной линии для следующего процесса или непосредственно в корзину для хранения. Шпулька размещается непосредственно на фиксированном креплении, а ствол проволоки закрыт, чтобы предотвратить повреждение проволоки при контакте с другими предметами.



Область применения
